Rampen in der Logistik

Definition: Was ist eine Laderampe?

In der Lager- und Kontraktlogistik bezeichnet der Begriff Rampe (auch Laderampe oder Andockstation) die bauliche Schnittstelle zwischen einem Logistikgebäude (Lagerhalle, Umschlaghalle) und dem Transportfahrzeug (LKW, Container). Ihre primäre Funktion ist es, einen effizienten und sicheren horizontalen Umschlag von Gütern zu ermöglichen, indem sie den Höhenunterschied zwischen der Ladefläche des Fahrzeugs und dem Bodenniveau der Halle ausgleicht.

Die Rampe ist oft der größte Engpass (Flaschenhals) in der Intralogistik. Eine schlechte Planung, unzureichende Ausstattung oder mangelhafte Wartung führen unmittelbar zu Zeitverlusten, erhöhten Personalkosten, Beschädigungen an Ware und Fahrzeug sowie zu erheblichen Sicherheitsrisiken.

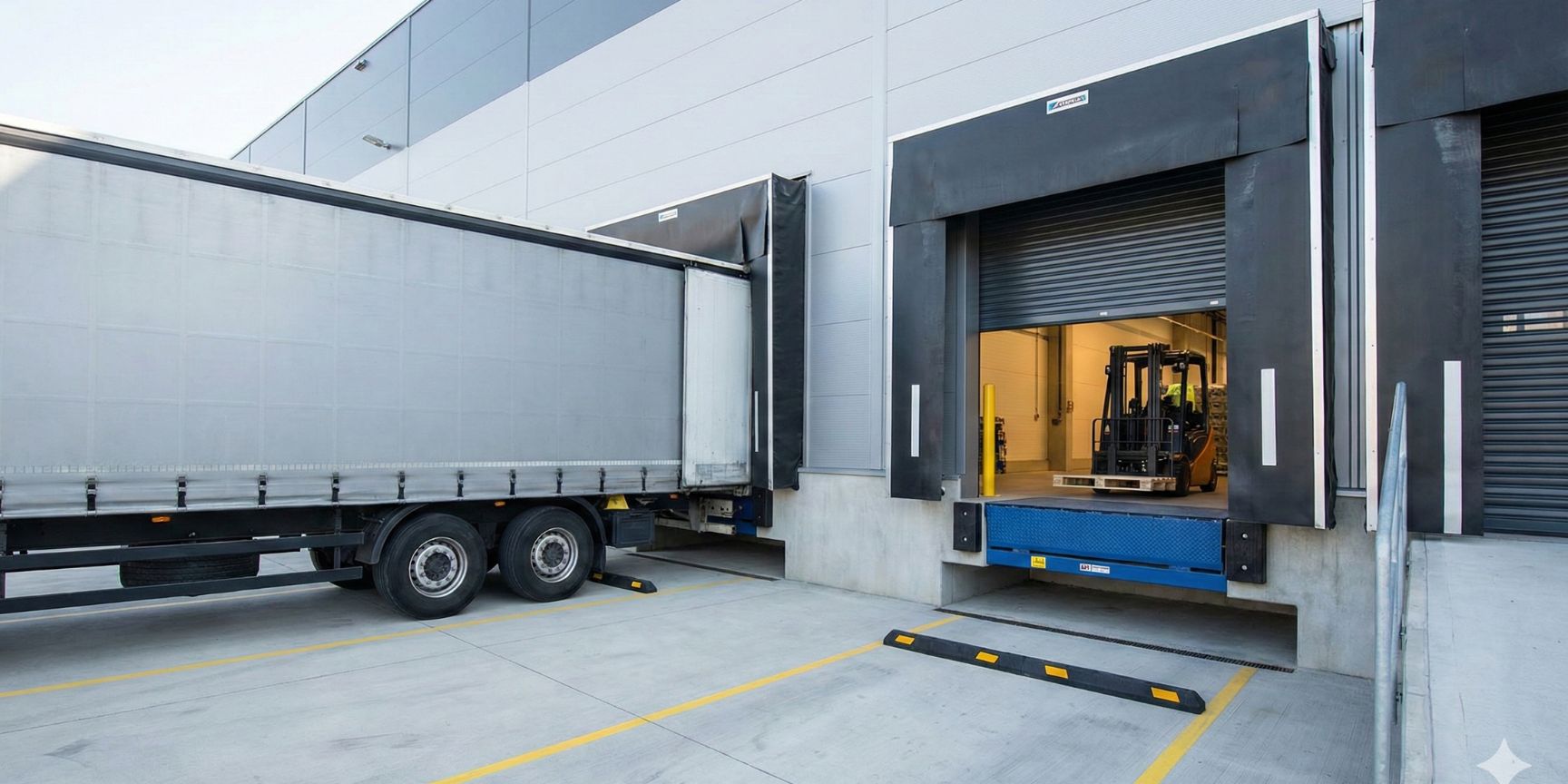

Die Kernkomponenten einer modernen Andockstation

Eine professionelle Laderampe ist ein System aus mehreren aufeinander abgestimmten Komponenten, die den Be- und Entladeprozess optimieren:

• Die Überladebrücke (auch Ladebrücke oder Dock Leveller): Dies ist das Herzstück. Sie überbrückt physisch den Spalt und den Höhenunterschied zwischen Rampenkante und LKW-Ladefläche.
• Vorschubbrücken (mit Teleskoplippe): Die Lippe fährt horizontal aus und legt sich präzise auf der Ladefläche ab. Sie sind flexibel und Standard bei Neubauten.
• Klappbrücken: Eine einfachere Variante, bei der die Brücke auf die Ladefläche "fällt".
• Antrieb: Meist hydraulisch (elektro-hydraulisch), seltener mechanisch (per Federkraft). Hydraulische Systeme ermöglichen eine präzisere Steuerung und Anpassung, auch während des Ladevorgangs (das sogenannte "Mit-Atmen" bei Federungsbewegungen des LKW).
• Die Torabdichtung (Torschleuse oder Dock Shelter): Sie umschließt den LKW beim Andocken und dichtet den Spalt zwischen Fahrzeug und Gebäude ab.
• Nutzen: Schutz der Ware und Mitarbeiter vor Witterung (Regen, Wind), Aufrechterhaltung von Temperaturketten (Kühllogistik!), Energieeinsparung (Heizkosten) und Hygiene (Schutz vor Insekten/Staub).
• Typen: Gängig sind Planenschleusen (robuste PVC-Planen) oder aufblasbare Abdichtungen (KISS-Schleusen), die sich per Knopfdruck an die Fahrzeugkontur anlegen und perfekt abdichten – unerlässlich für die Pharma- und Lebensmittellogistik.
• Das Sektional- oder Rolltor: Das eigentliche Hallentor, das hinter der Überladebrücke liegt. Es muss gut isoliert (ISO-Paneele), robust und schnelllaufend sein, um Energieverluste während der Öffnungszeiten zu minimieren.
• Anfahrpuffer (Rammpuffer): Massive Gummi- oder Stahlfederpuffer, die unterhalb der Überladebrücke montiert sind. Sie absorbieren die Aufprallenergie des andockenden LKW und schützen so die Bausubstanz (Fassade, Rampe) und das Fahrzeug vor Beschädigungen.
• Zusatzkomponenten: Oft ergänzt durch Radkeile, Verriegelungssysteme (Dock-Locks, die den LKW an der Rampe "festkrallen"), Ampelsysteme (innen/außen) zur Signalisierung der Freigabe und Einfahrhilfen (Leitplanken oder Bodenmarkierungen).

FAQ: Praxisfragen zur Rampenplanung

Frage: Welche Höhe hat eine Standard-Laderampe?

Antwort: Die Standardhöhe für Laderampen im Schwerlastverkehr (Sattelzüge, 40-Tonner) liegt in Europa bei 1,20 Meter bis 1,30 Meter über dem Hofniveau. Dieses Maß korrespondiert mit der gängigen Ladeflächenhöhe der meisten Trailer.

Frage: Was ist eine "Sägezahnrampe" (Sawtooth Dock)?

Antwort: Bei der Sägezahn-Anordnung sind die Rampen nicht im 90°-Winkel zur Fassade, sondern schräg (z.B. 45° oder 60°) angeordnet. Vorteil: Dies spart Hof-Tiefe. Die LKW müssen beim Rangieren nicht so weit ausholen. Nachteil: Es "kostet" Fassadenlänge (es passen weniger Tore auf dieselbe Gebäudelänge) und das Be- und Entladen erfolgt leicht schräg. Es ist eine typische Lösung bei Bestandsimmobilien mit begrenzten Außenflächen.

Frage: Was passiert, wenn ein Fahrzeug (z.B. Sprinter) viel niedriger ist?

Antwort: Hier liegt eine der größten Herausforderungen. Eine Standard-Überladebrücke kann diesen Unterschied oft nicht ausgleichen. Lösungen sind:

1. Tieframpen (Vorsatzrampen): Eigene Rampenbereiche, die auf ein Niveau von ca. 0,60 m - 0,80 m abgesenkt sind, speziell für KEP-Fahrzeuge (Kurier, Express, Paket).
2. Scherenhubtische: Flexible Hebebühnen, die das Bodenniveau anpassen.
3. Ladehäuser (Vorsatzschleusen): Komplette Andockstationen, die vor die Fassade gesetzt werden. Sie können mit speziellen Brücken für Kleintransporter ausgestattet sein.

Die Rampe aus Sicht der Logistikimmobilie

Für Entwickler und Investoren von Logistikimmobilien ist die Rampenanzahl eine der wichtigsten Kennzahlen (KPIs) zur Bewertung einer Halle.

• Faustregel: In der modernen Logistik rechnet man mit einem Rampentor pro 800 m² bis 1.000 m² Hallenfläche.
• Wichtige Abweichung: Diese Regel gilt primär für Lager- und Distributionszentren. Bei Cross-Docking-Hallen (typisch für Speditionen und KEP-Dienste), wo Ware nur umgeschlagen und nicht gelagert wird, ist die Tordichte extrem hoch (z.B. ein Tor alle 200 m²).
• Hof-Tiefe (Yard): Essentiell ist der Platz vor der Rampe. Ein 40-Tonner-Sattelzug benötigt einen Wendekreis. Als Minimum gilt eine Hoffläche (Abstand zwischen Rampe und nächstem Hindernis) von 30 Metern, besser sind 35 bis 40 Meter, um ein reibungsloses Rangieren zu gewährleisten.

Sonderanforderungen (Kühlgut, KEP, Jumbo)

Die Kontraktlogistik lebt von der Spezialisierung, was sich direkt auf die Rampen auswirkt:

1. Kühl- und Pharmalogistik: Die Einhaltung der Kühlkette ist oberstes Gebot. Hier sind aufblasbare Torabdichtungen (KISS-Schleusen) Pflicht. Oft werden Vorsatzschleusen (Ladehäuser) genutzt. Vorteil: Das Tor schließt vor der Überladebrücke (statt dahinter). Der LKW dockt an, bevor das Hallentor öffnet. Dies minimiert den Lufteintrag und Energieverlust auf nahezu Null.
2. KEP-Dienste (Paketdienste): Nutzen primär Kleintransporter (Sprinter-Klasse). Sie benötigen die erwähnten Tieframpen (ca. 0,80 m) oder ebenerdige Sektionaltore (Drive-In).
3. Jumbo-LKW / Low-Liner: Diese Fahrzeuge haben eine tiefere Ladefläche, um mehr Innenhöhe (3m) zu erreichen. Die Überladebrücke muss hier einen entsprechend großen negativen Stellbereich haben, d.h. sie muss weit unter das Rampenniveau absenken können.

Betrieb und Sicherheit (UVV)

Im operativen Betrieb (Lagerlogistik) ist die Rampe ein Gefahrenschwerpunkt. Die häufigsten Unfälle sind Abstürze von Flurförderzeugen (Staplern), weil der LKW während des Ladevorgangs wegrollt oder die Brücke nicht korrekt aufliegt.

• Sicherheitsmaßnahmen (UVV):
• Wegrollsicherungen: Obligatorische Radkeile oder automatisierte "Dock-Lock"-Systeme, die das Fahrzeug physisch festhalten.
• Kommunikation: Ampelsysteme (rot/grün) für Fahrer (außen) und Staplerfahrer (innen) verhindern ein zu frühes Abfahren.
• Tragfähigkeit: Die Überladebrücke muss die dynamische Last eines vollbeladenen Gabelstaplers (oft 6 Tonnen oder mehr) sicher tragen.

Die Effizienz der Kontraktlogistik wird an der Rampe gemessen: Wie viele "Paletten pro Stunde" können umgeschlagen werden? Die richtige Ausstattung, kurze Taktzeiten der Tore und eine intelligente Zuweisung (Yard Management) sind hier entscheidend.
